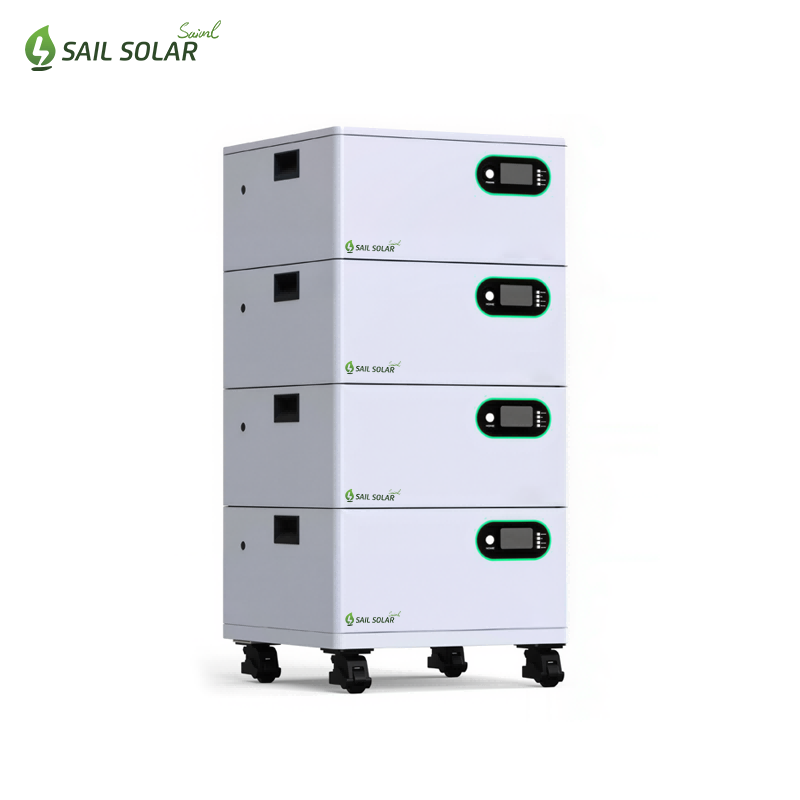

De 51,2V 100Ah Stapelbare lithiumbatterijmodule met hoge spanning Het is een veilige, betrouwbare en schaalbare energieopslagoplossing, ontworpen voor energieopslagsystemen in woningen, commerciële gebouwen en de industrie. Gebouwd met LiFePO₄ (LFP) cellenDe module biedt een lange levensduur, een hoge energiedichtheid en een uitstekende thermische stabiliteit. stapelbaar modulair ontwerp Het maakt flexibele capaciteitsuitbreiding mogelijk om aan verschillende systeemvereisten te voldoen, waardoor het ideaal is voor hybride en off-grid systemen voor de opslag van zonne-energie.
Merknaam :
SAIL SOLARType :
LiFePo4Nominale spanning :
51.2VBatterij capaciteit :
5.12KWHAantal cycli :
>8000 Cycles @0.2C 80%DoDEfficiëntie van opladen :
100% @0.2CEfficiëntie van ontlading :
96~99% @1CCommunicatie :
RS485/RS232/CANKleur en OEM :
White or customizedGarantie :
10 Years
De 51,2V 100Ah lithiumbatterijmodule is ontworpen als een gestandaardiseerde bouwsteen voor hoogspanningsenergieopslagsystemen, met name geschikt voor commerciële en industriële (C&I) energieopslagsystemen, hybride PV-systemen en microgrids.
Elke module levert 5,12 kWh nominaal energieverbruik en kunnen flexibel in serie worden geschakeld om te vormen hoogspanningsbatterijreeksenwaardoor de systeemstroom en kabelverliezen aanzienlijk worden verminderd in vergelijking met laagspanningsoplossingen.
-Hoogspanningsarchitectuur
Door serieschakeling zijn systeemspanningen tot 600V–1000V mogelijk, ideaal voor krachtige PCS- en hybride omvormers.
Lagere bedrijfsstroom → minder koperverliezen, kleinere kabeldiameter, hogere systeemefficiëntie
-Modulair en schaalbaar ontwerp
De gestandaardiseerde 51,2V-module vereenvoudigt het systeemontwerp en de uitbreiding.
De capaciteit kan stapsgewijs worden verhoogd zonder het gehele batterijsysteem opnieuw te hoeven ontwerpen.
Ideaal voor projecten met gefaseerde investeringen of toekomstige uitbreidingsplannen.
-Hoge veiligheid en betrouwbaarheid
Geïntegreerd intelligent BMS op module-niveau voor het bewaken van spanning, temperatuur, stroom en laadstatus (SOC).
Meerdere beveiligingslagen: bescherming tegen overladen, overontladen, overstroom, kortsluiting en oververhitting.
Ondersteunt master-slave BMS-architectuur voor grote accubanken.
1. Batterijmodule (51,2V 100Ah)
Elke batterijmodule is een 51,2V LiFePO₄ lithiumbatterij-eenheid, ontworpen voor serieschakeling in hoogspanningssystemen.
Belangrijkste interfaces op elke module:
B+ / B− voedingsaansluitingen
Voor het in serie schakelen van modules worden gelijkstroomaansluitingen met hoge stroomsterkte gebruikt.
De oranje stroomkabels verbinden B+ met B− van aangrenzende modules om een hoogspanningsbatterijreeks te vormen.
2. Voedingskabel (oranje kabel)
Wordt gebruikt voor het in serie schakelen van elektrische verbindingen tussen batterijmodules.
Maakt spanningsstapeling mogelijk (bijv. 10 modules ≈ 512V nominaal).
Ontworpen voor hoge stroomsterkte, lage weerstand en veilige vergrendeling.
3. Communicatiekabel (zwarte kabel)
Verbindt alle batterijmodules in volgorde.
Verzendt realtimegegevens naar het centrale gebouwbeheersysteem (BMS).
Ondersteunt logica voor bewaking, balancering en beveiliging op systeemniveau.
Doorgaans gebaseerd op het CAN- of RS485-communicatieprotocol.
4. Master BMS (Top Control Unit)
Het master-BMS is bovenop het accurek geïnstalleerd en fungeert als centrale besturings- en beveiligingseenheid voor het gehele accusysteem.
5. Omvormer-accupoort
Hoogspannings-gelijkstroomuitgangsinterface van het batterijsysteem naar de omvormer of PCS
Rechtstreeks aangesloten op de accu-ingang van de omvormer.
Zet gelijkstroom om voor het laden en ontladen.
6. Omvormer BMS-poort
Communicatie-interface tussen batterijbeheersysteem (BMS) en omvormer.
Maakt protocolgebaseerde besturing mogelijk (CAN / RS485)
Hiermee kan de omvormer de laadstatus (SOC), spanning, stroomsterkte, alarmen en bedrijfslimieten van de batterij uitlezen.
Garandeert een veilige en compatibele werking met hybride omvormers en PCS.
Hoogspanningsbatterijsysteem aangesloten op omvormer
De accumodules (51,2V 100Ah) zijn in serie geschakeld om een hoogspanningsgelijkstroomaccu te vormen.
Alle modules communiceren met het centrale gebouwbeheersysteem (BMS), dat zorgt voor gecentraliseerde bewaking, beveiliging en besturing.
Het accusysteem is via de volgende kanalen met de omvormer verbonden:
- DC-voedingsaansluitingen (P+ / P−) voor bidirectionele energiestroom
- RS485 / CAN-communicatiepoort voor realtime gegevensuitwisseling tussen gebouwbeheersysteem (BMS) en omvormer.
Deze architectuur zorgt ervoor dat Hoog rendement, systeemveiligheid en naadloze compatibiliteit met hybride omvormers en PCS.
Overzicht van een zonne-PV-systeem met energieopslag
Het diagram illustreert een zonne-energiesysteem dat is geïntegreerd. Zonnepanelen, een hybride omvormer, lithiumbatterijopslag, huishoudelijke apparaten en het elektriciteitsnet..
Zonnepanelen wekken gelijkstroom op, die door de omvormer wordt omgezet om de verbruikers van stroom te voorzien en het accusysteem op te laden.
Het energieopslagsysteem slaat overtollige zonne-energie op en levert stroom aan verbruikers wanneer de zonne-energieproductie onvoldoende is of tijdens stroomuitval.
Het elektriciteitsnet kan stroom leveren wanneer dat nodig is en overtollige energie afnemen, waardoor een stabiele en continue werking van het gehele systeem wordt gewaarborgd.
