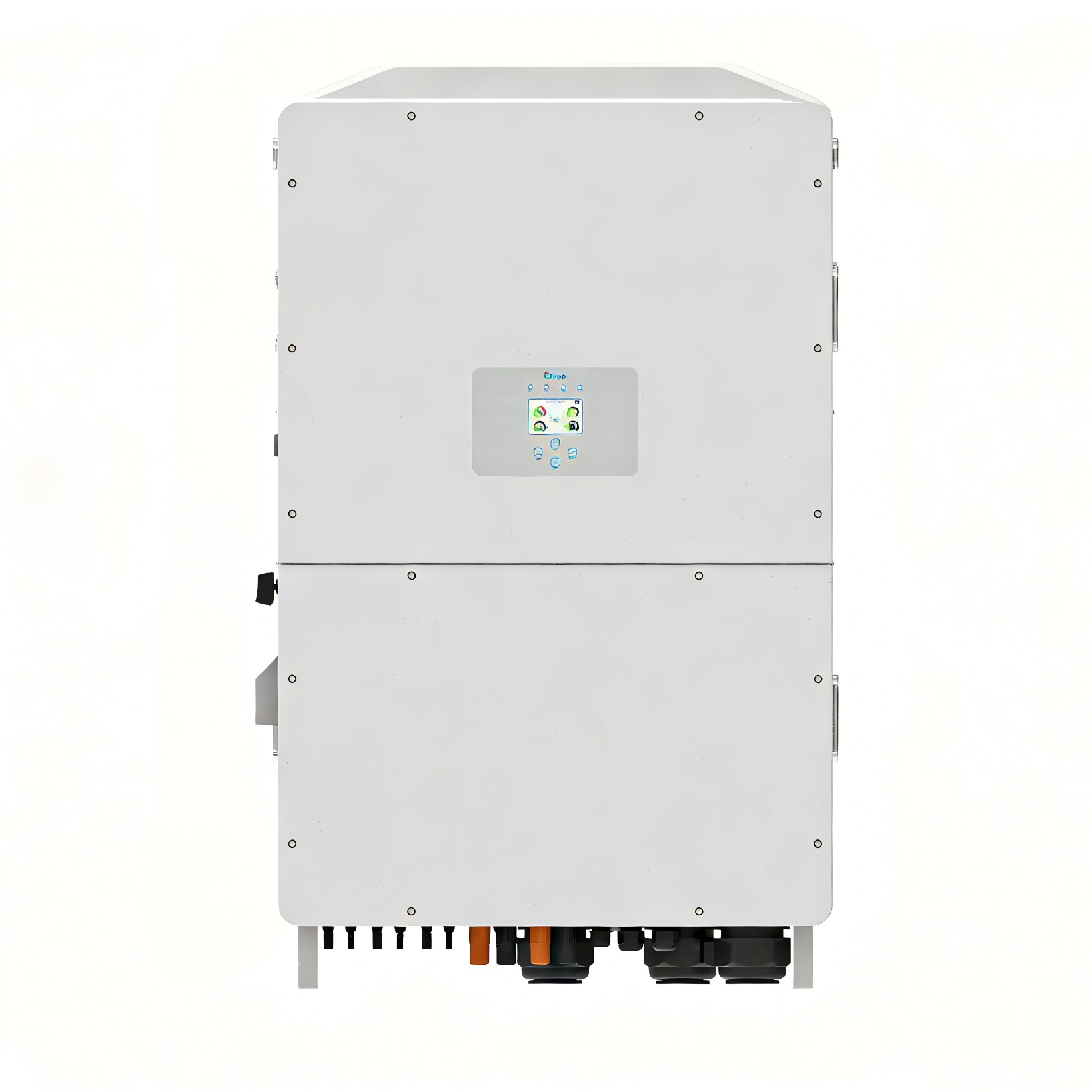

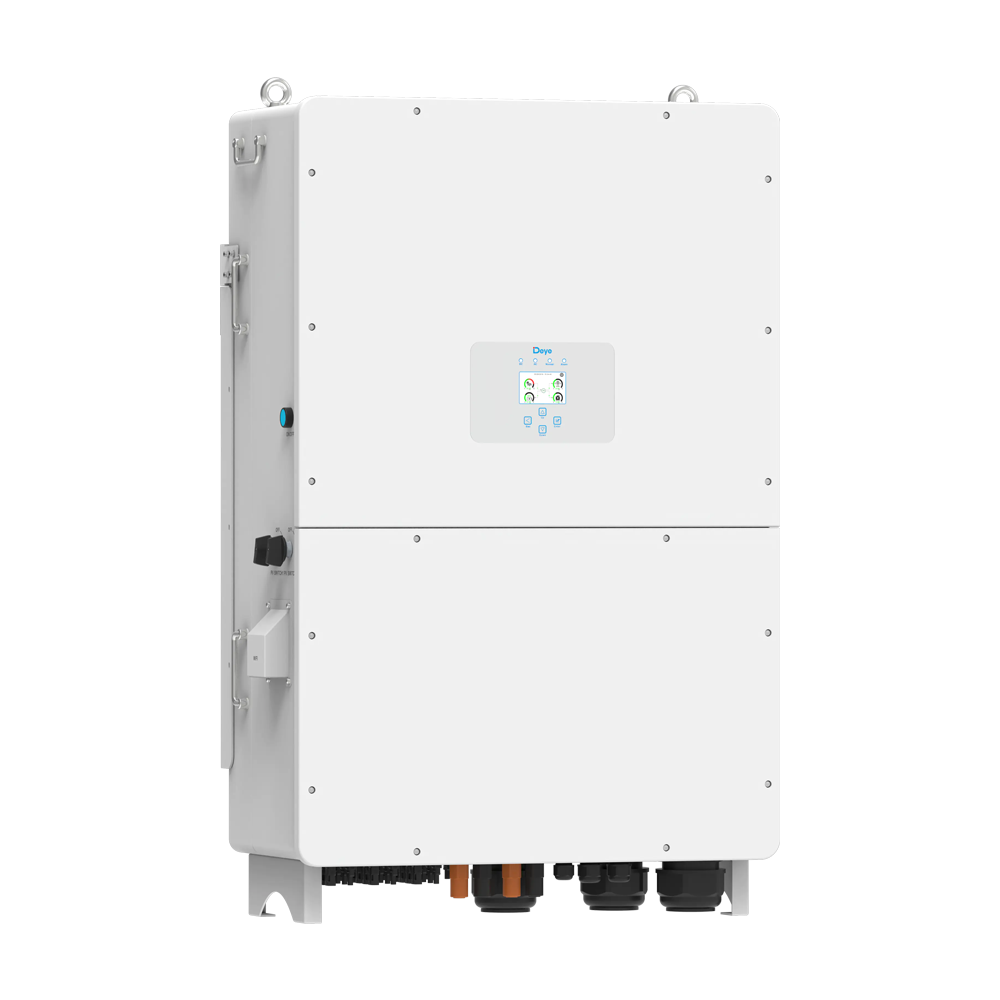

De SUN-100/125K-SG02HP3-EU-GM8/GM10 is een multifunctionele omvormer die de functies van een omvormer, zonne-energielader en acculader combineert. Deze compacte omvormer biedt ononderbroken stroomvoorziening in een draagbaar formaat. Het uitgebreide LCD-scherm biedt de gebruiker configureerbare en eenvoudig toegankelijke knoppen voor functies zoals acculaden, AC/zonne-energieladen en het selecteren van de juiste ingangsspanning, afhankelijk van de toepassing. Geschikt voor industriële en commerciële energieopslagsystemen.
Type batterij :
Lithium BatteryCommunicatie met BMS :
Self-adaption to BMSBedrijfstemperatuur :
-40℃+60℃,＞45℃ DeratingGarantie :
5 Years/10 YearsUitgangsfrequentie :
98.70%Maat: :

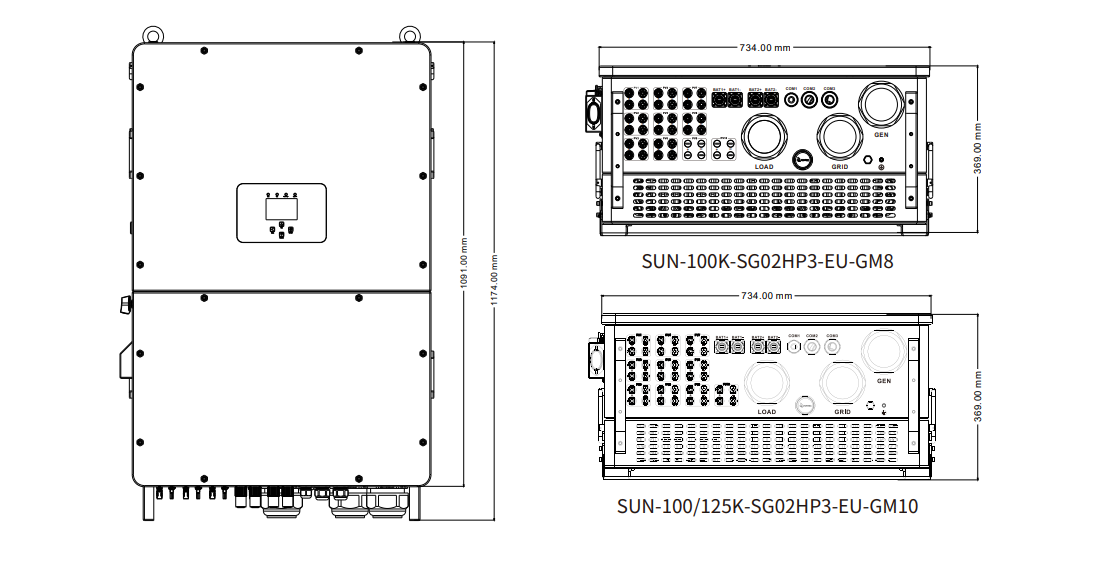

734×1091×344mmBeschermingsgraad :
IP65Uitgangsspanning (V) :
220/380V, 230/400V 0.85Un-1.1Un 3L+N+PE
Productkenmerken
- Eigen verbruik en teruglevering aan het net.
- Automatische herstart tijdens het herstel van de airconditioning.
- Programmeerbare prioriteit voor stroomvoorziening via batterij of net.
- Programmeerbare meerdere bedrijfsmodi: Aangesloten op het net, zelfvoorzienend en UPS.
- Configureerbare laadstroom/spanning van de batterij op basis van de toepassing via LCD-instellingen.
- Configureerbare prioriteit voor AC/zonne-energie/generatorlader via LCD-scherm.
- Geschikt voor netspanning of generatorstroom.
- Beveiliging tegen overbelasting, oververhitting en kortsluiting.
- Slim ontworpen acculader voor optimale accuprestaties
- Met begrenzingfunctie voorkomt het dat overtollige stroom naar het net wordt teruggevoerd.
- Ondersteunt wifi-monitoring en heeft 3 of 4 ingebouwde MPP-trackers, 1 MPP-tracker kan
Verbind 2 PV-strings.
- Slimme, instelbare MPPT-laadfunctie in drie fasen voor optimale batterijprestaties.
- Gebruikstijdfunctie.
- Slimme laadfunctie.

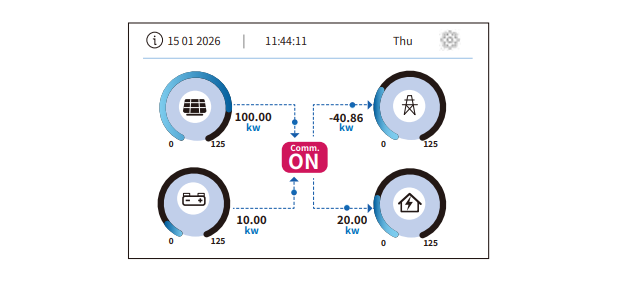

Pictogrammen op het LCD-scherm van de Deye-omvormer
Het LCD-scherm is een touchscreen; onderaan het scherm wordt algemene informatie over de omvormer weergegeven.
1. Het pictogram in het midden van het scherm geeft aan of het systeem normaal functioneert of niet. "AAN" staat voor normale status, of een code.
2. Links bovenaan het LCD-scherm van de omvormer worden de lokale datum en tijd weergegeven. Om ervoor te zorgen dat de historische gegevens correct worden opgeslagen op de cloudserver, dient u de juiste lokale tijd in te stellen of deze tijdens het debuggen te synchroniseren met de cloudserver.
3. Klik op het tandwielpictogram in de rechterbovenhoek van het LCD-scherm van de omvormer om de instellingenpagina van de omvormer te openen.
4. Het hoofdscherm toont de pictogrammen voor PV (linksboven), net (rechtsboven), verbruiker (rechtsonder) en batterij (linksonder). Het geeft ook de richting van de energiestroom weer door bewegende stippen. Wanneer het vermogen een hoog niveau nadert, verandert de kleur van de panelen van zwart naar blauw. De systeemstatus wordt duidelijk weergegeven op het hoofdscherm.
Hieronder volgen enkele verduidelijkingen met betrekking tot de systeemstatus:
-De energie van zonnepanelen zal altijd positief zijn.
In een systeem met één omvormer is het vermogen van de belasting altijd positief. In een parallelsysteem is het vermogen van de belasting altijd positief.
Het vermogen kan negatief zijn, wat betekent dat de andere omvormers stroom leveren aan deze omvormer.
via de laadpoort.
-Een negatieve netspanning betekent dat er energie aan het net wordt teruggeleverd (verkocht), terwijl een positieve ...).
Energie die van het net wordt geïmporteerd (aangekocht).
-Negatieve batterijspanning betekent opladen, positieve spanning betekent ontladen.

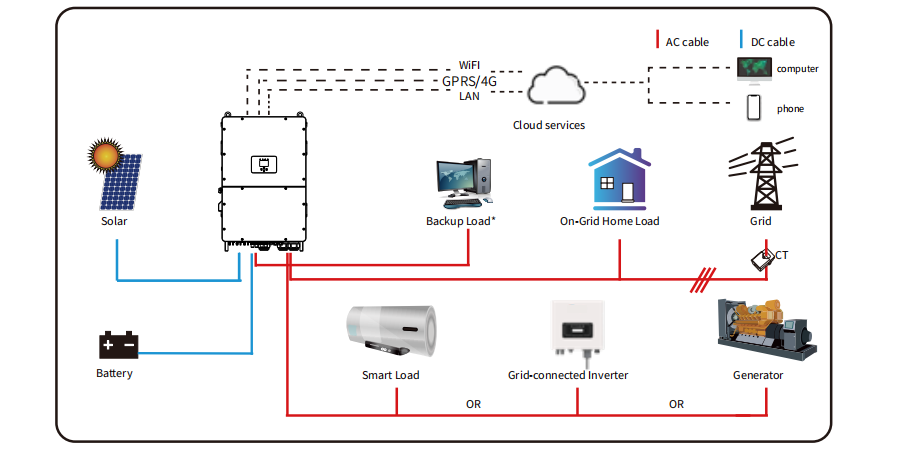

Basis systeemarchitectuur
De volgende afbeelding laat een basistoepassing van deze omvormer zien.
Het omvat ook de volgende apparaten voor een volledig functionerend systeem.
- Generator (voor gebruik buiten het elektriciteitsnet) of netstroom.
Deze omvormer is ontworpen om een reeks apparaten van stroom te voorzien die veel voorkomen in huizen, kantoren, fabrieken en boerderijen, enz., waaronder apparaten met een motor zoals koelkasten, airconditioners en industriële machines. Controleer voor gebruik of uw apparaat compatibel is met deze omvormer.
De generatorinterface mag niet tegelijkertijd met de generator en de slimme belasting worden verbonden. De generator kan alleen in een stand-alone scenario worden aangesloten. Wanneer de generator op het elektriciteitsnet is aangesloten, mag deze niet gelijktijdig worden aangesloten.
